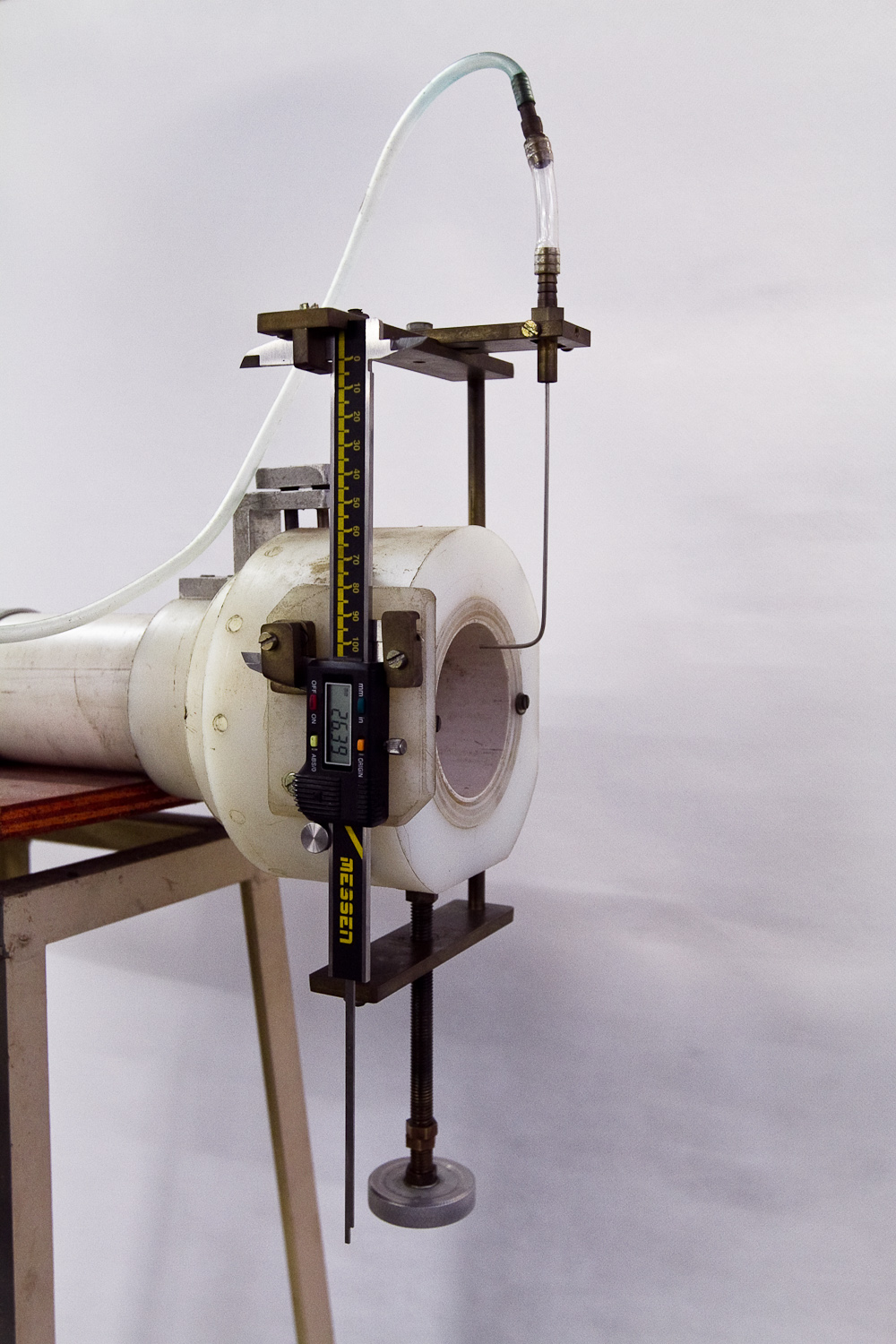

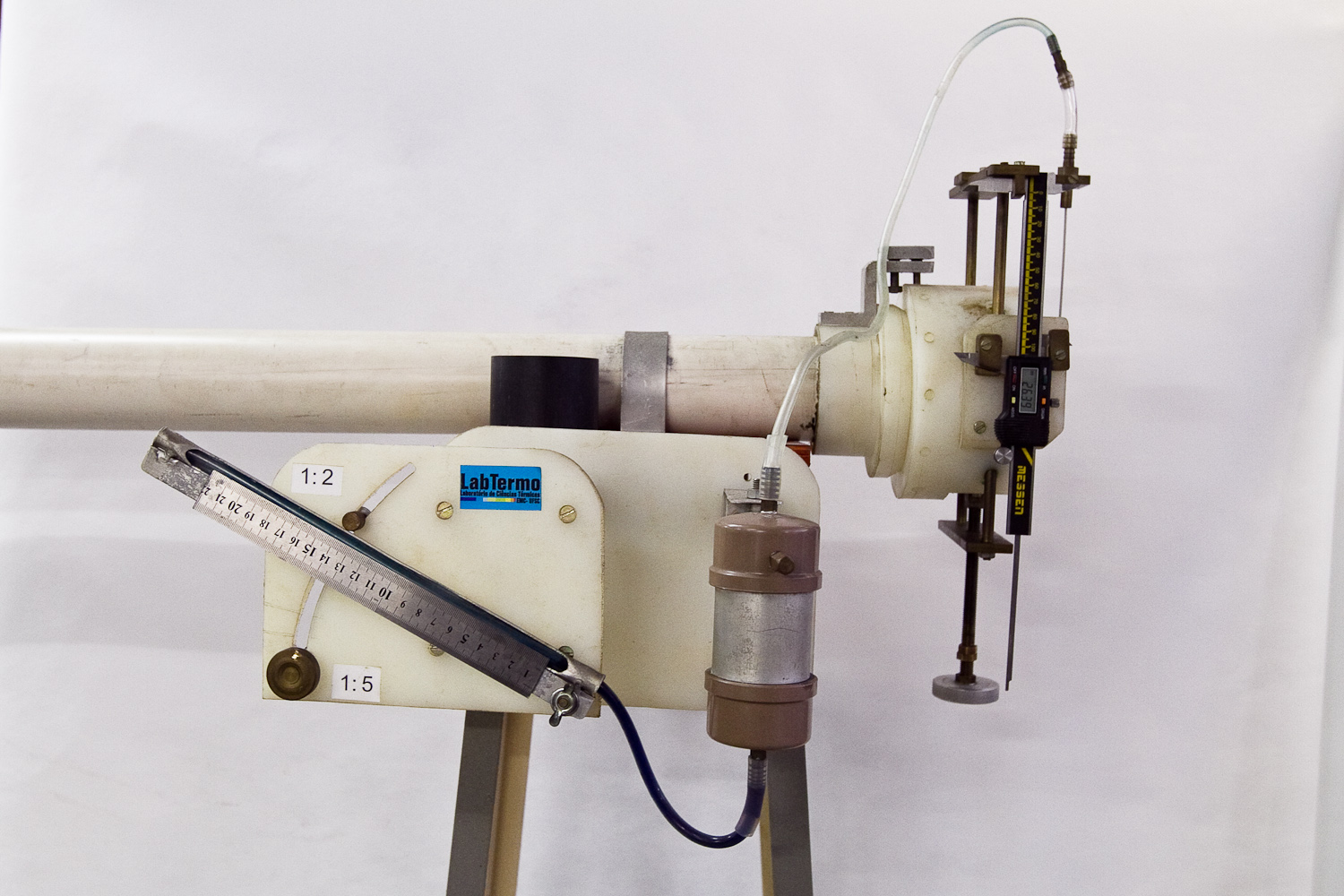

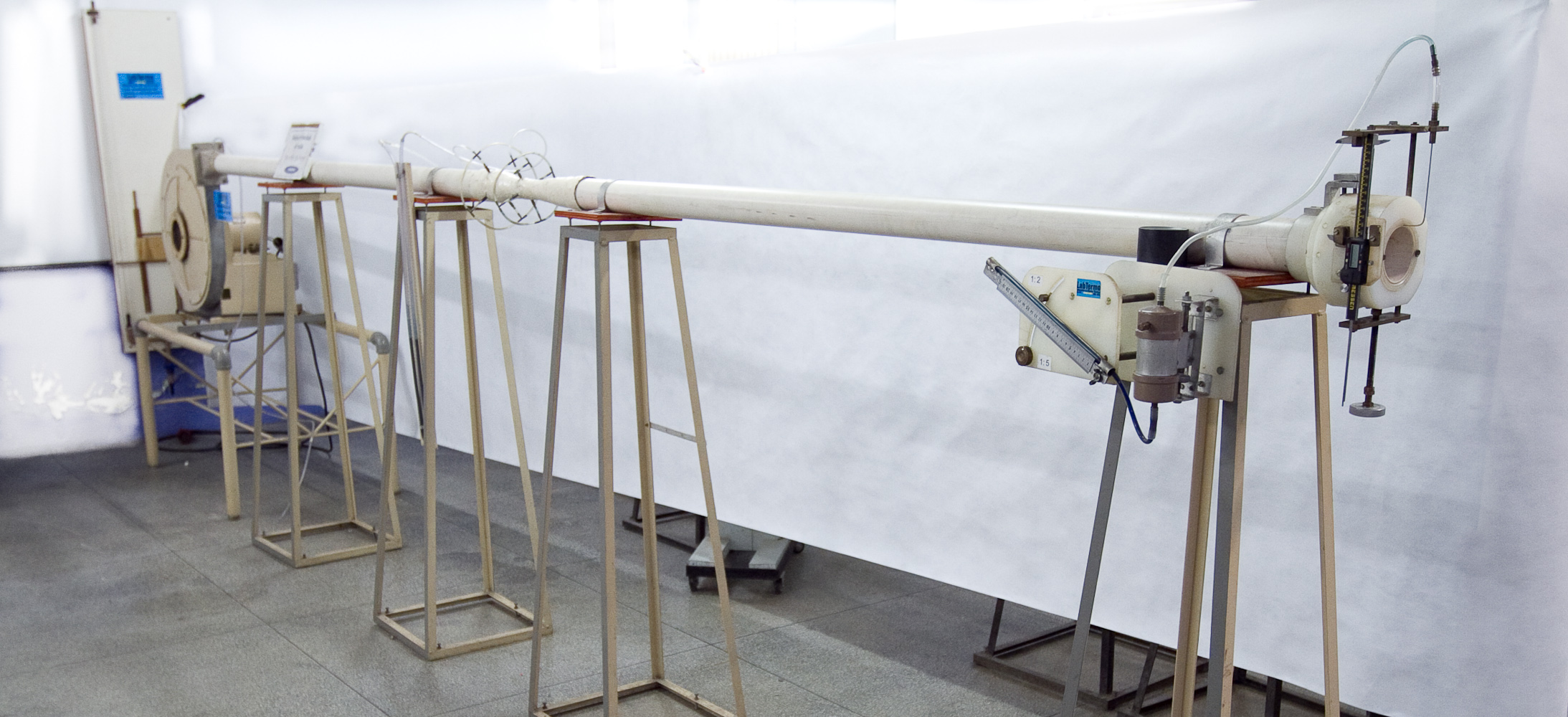

Uma tubulação de PVC de 75 mm é conectada a um ventilador radial. Na metade desta tubulação é colocado um Venturi e no final um tubo de Pitot. O tubo de Pitot é montado em um mecanismo para o deslocamento ao longo da seção de saída da tubulaçao. Este mecanismo inclui também um paquímetro para a leitura da posição radial. A pressão dinâmica coletada pelo Pitot é medida em um micromanômetro com coluna de álcool. Assim se pode obter o perfil de velocidade na saída da tubulação e depois integrar esse perfil para obter a vazão de ar na tubulação.

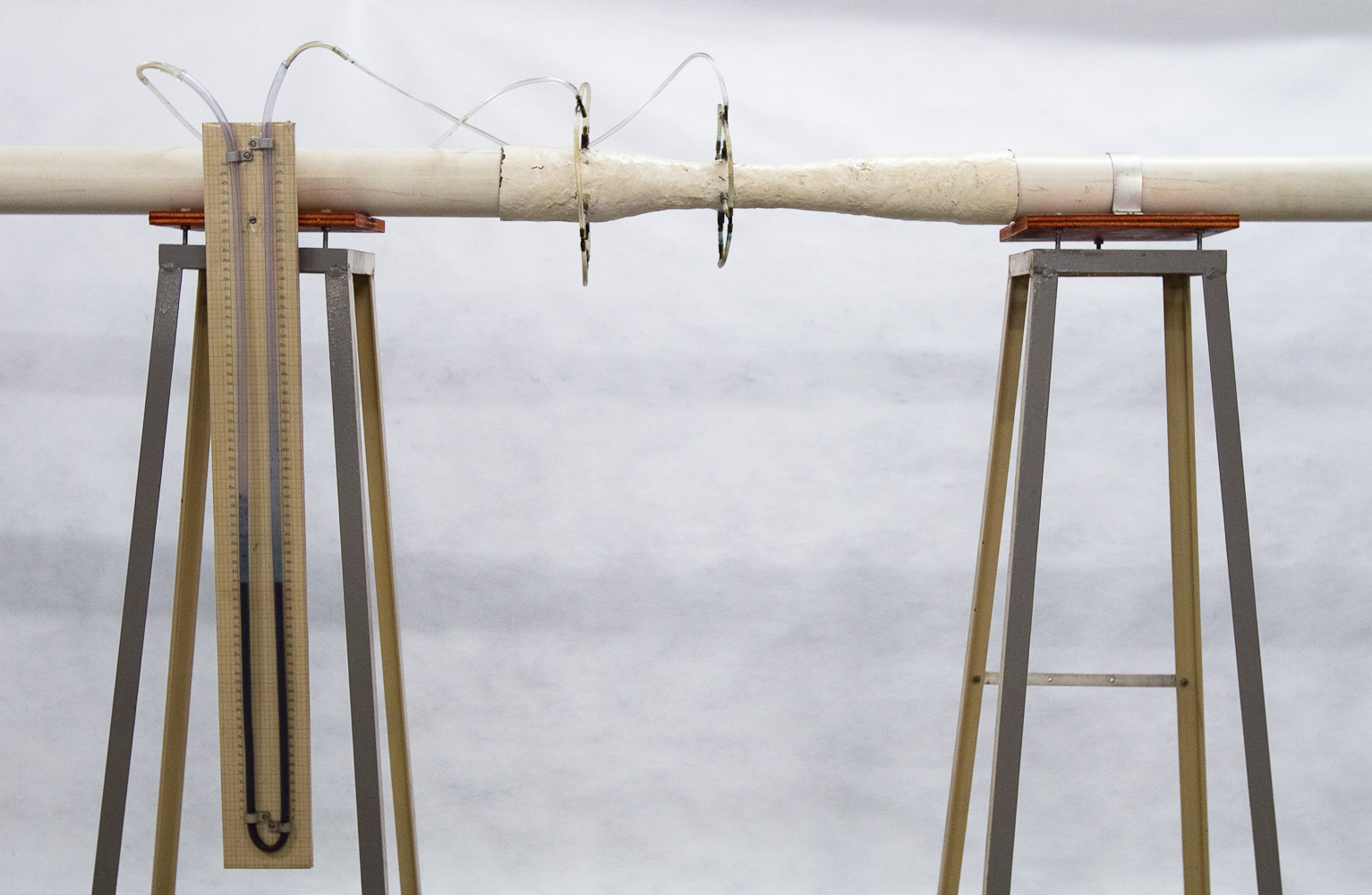

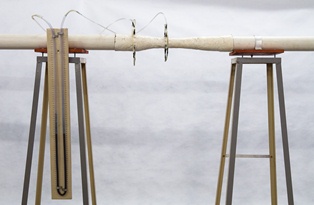

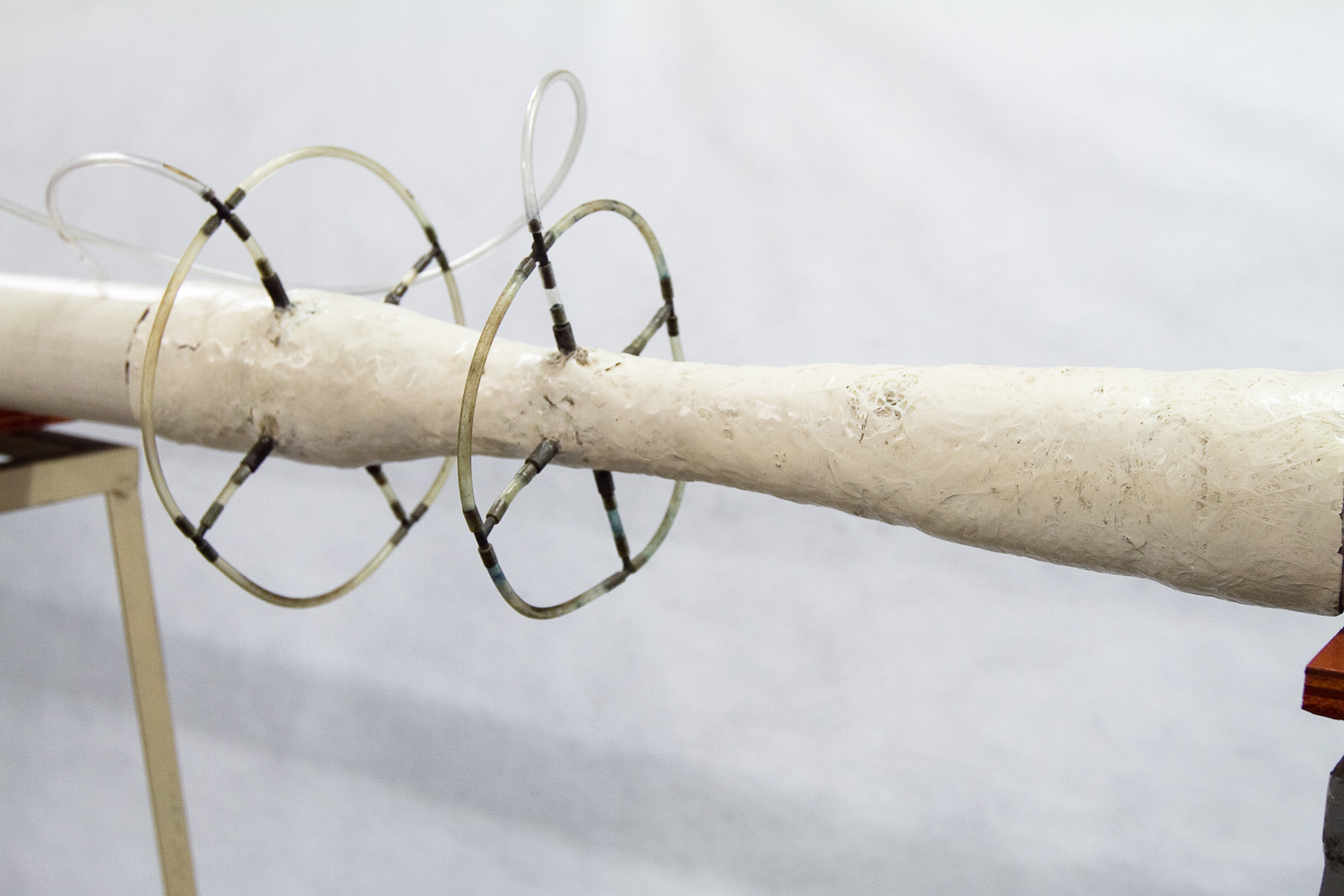

O tubo de Venturi com as respectivas tomadas de pressão estática está ligado a um manômetro de coluna (em U), para a leitura da velocidade média e para o cálculo da vazão de ar. Esta vazão pode ser comparada com aquela obtida a partir do tubo de Pitot.
Um redutor de área é encaixado no final da tubulação, alterando a vazão de ar. As medições com o Pitot e com o Venturi são refeitas e as alterações na vazão e nas velocidades são discutidas no momento de elaboração dos relatórios.
Um conversor de frequência é usado no acionamento do motor elétrico, permitindo alterar a rotação do ventilador, embora esta seja mantida constante ao longo das medições descritas acima.
|
|
Financiamento: Projeto Fungrad 1999/2000;
Projeto e construção: Labtermo
